超前小导管安装质量检查

知识目标：

1.掌握小导管的施工流程；

2.掌握小导管施工参数的要求。

能力目标：

1.能检验小导管的参数；

2.具备填写小导管验收记录表的能力。

一、知识链接

1.概念

超前小导管注浆是在开挖前，先用喷射混凝土将开挖面和5m范围内的坑道封闭，然后沿坑道周边向前方围岩打入带孔小导管，并通过小导管向围岩压注起胶结作用的浆液，待浆液硬化后，坑道周围岩体就形成了一个有一定厚度的加固圈。

2.检测项目

小导管长度和搭接长度检查。

小导管与支撑结构连接。

小导管浆液检查。

钻孔外插角。

小导管孔距。

小导管孔深。

3.量测频率

①小组每环抽查3根。

②负责人按照小组的10%进行检验。

二、使用仪器设备

图3-36 钢尺

图3-37 角度仪

三、操作要点

1.在小导管安装前，用钢尺对小导管进行长度测量；检查预留止浆段长度。

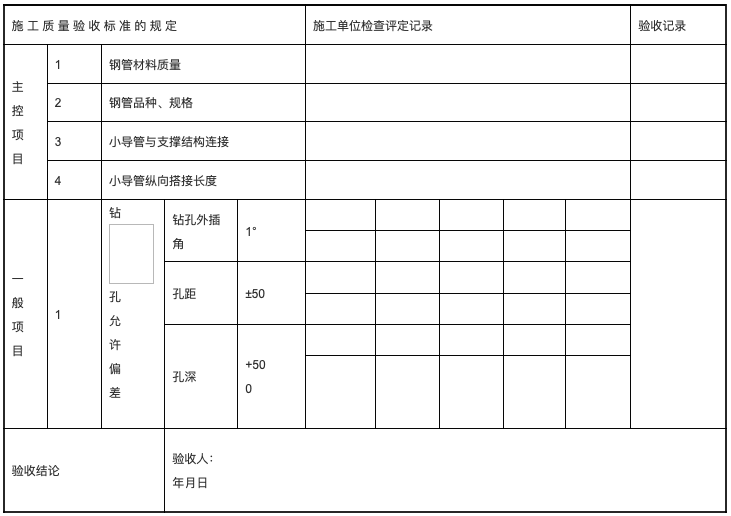

2.小导管安装后，每环抽取三根进行检查，用角度仪检查小导管的外插角度，用钢尺量取孔距和孔深，填入下面表格中。

3.检查小导管与钢架的连接方式。

四、数据记录及处理
