1.学生能正确识读钢架加工及安装图纸；
2.熟悉《高速铁路隧道施工质量验收标准》对钢架检验批质量验收的规定；
3.掌握钢拱架加工和安装的验收方法。
1.能对钢架的各验收项目进行检查评定；
2.能根据图纸放出钢架加工大样，并对加工的钢架进行验收。
仪器设备：钢卷尺、粉笔、计算器。
1.制作钢架的钢材品种、级别、规格和数量必须符合设计要求。
检验方法：观察，钢尺检查。阅读钢架加工设计图纸，检查隧道内加工的钢拱架用的钢筋的品种、级别、规格和数量是否符合设计要求。
2.钢筋、型钢、钢轨等材料应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。
检验方法：观察。
3.钢架制作质量检查步骤：
（1）在隧道内依照钢架加工设计图纸放出上台阶1:1轮廓大样，放样时轮廓内径减小钢筋直径的一半，轮廓外径增加钢筋直径的一半。
（2）拼接钢架，用螺栓拧紧，将拼好的钢架放在大样轮廓内。
（3）用钢卷尺量出钢架环向钢筋外侧与轮廓之间的距离，随机5个点，填表周边拼装偏差。
（4）读图弄清楚钢架下缘钢筋与地面之间的设计距离，用钢卷尺量出钢架环向下缘钢筋外侧与地面之间的距离，随机5个点，填表平面翘曲偏差。

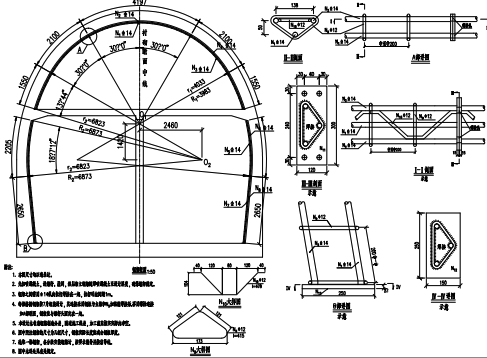

图3-38 钢架加工设计图
