1.学生能正确识读水沟、电缆沟施工图纸；
2.熟悉《高速铁路隧道施工质量验收标准》对水沟、电缆沟检验批质量验收的规定；
3.掌握水沟、电缆沟等附属工程的验收方法和质量验收标准。
1.能使用所给仪器设备进行测量，并对测量数据进行计算；
2.能对各验收项目进行检查评定；能对水沟、电缆沟检验批质量进行总体评价。
仪器设备：水准仪，塔尺，钢卷尺。
1.洞内水沟布置、结构型式，要求与设计位置、结构型式相一致
检验方法：观察
2.沟底高程和纵向坡度，要求其偏差应符合《高速铁路隧道工程施工质量验收标准》的要求。
检验方法：水准仪、塔尺量测
3.水沟外缘离路线中心距离，应符合《高速铁路隧道工程施工质量验收标准》的要求。
检验方法：钢卷尺测量
4.水沟盖板尺寸，其偏差应符合《高速铁路隧道工程施工质量验收标准》的要求。
检验方法：钢卷尺量测
5.混凝土外观质量符合《高速铁路隧道工程施工质量验收标准》的要求，要求没有蜂窝麻面、缺棱少角。
检验方法：观察
6.水沟盖板铺设质量，应铺设齐全平稳顺直。
检验方法：观察。
7.水沟断面尺寸，应符合《高速铁路隧道工程施工质量验收标准》要求。
检验方法：钢卷尺测量
以上项目的检验数量除水沟盖板的规格、尺寸、强度及外观质量检查10%外，其它项目应全部检查。

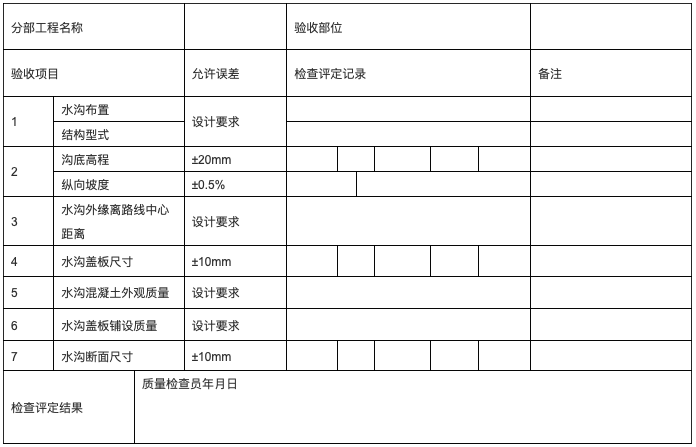

水沟、电缆沟检验批质量验收记录表

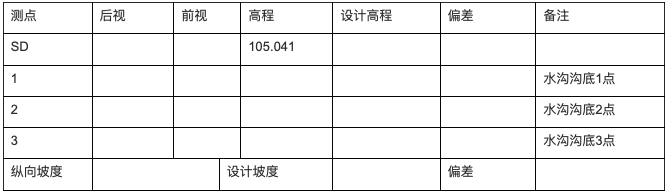

水沟底面高程记录表
三、安全注意事项
1.禁止在水沟上打闹；
2.注意去掉盖板的水沟位置，防止蹬空、掉落；
3.去掉要检查的水沟盖板时必须带手套，防止挤碰。
