隧道二衬钢筋检测

知识目标：

1.学生能正确识读二衬钢筋施工图纸；

2.熟悉《高速铁路隧道施工质量验收标准》对二衬钢筋检验批质量验收的规定；

3.掌握钢筋检测仪原理和操作方法。

能力目标：

1.能使用所给仪器设备进行测量，并对测量数据进行计算；

2.能对各验收项目进行检查评定。

一、使用仪器设备及原理

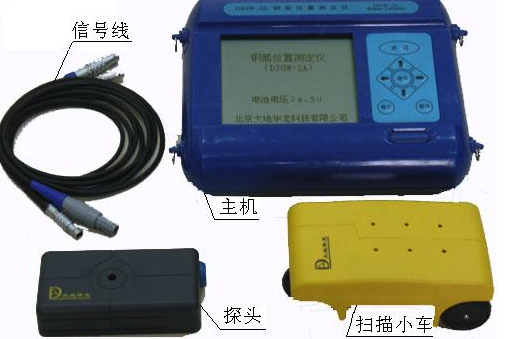

1.DJGW-2A钢筋位置测定仪结构组成

图3-54钢筋检查仪

2.DJGW-2A钢筋位置测定仪基本原理

DJGW-2A钢筋位置测定仪由探头、信号发射、信号接收、信号处理、显示、键盘、数据传输等单元组成，如图1－1所示。首先由信号发射单元向砼内部发射脉冲电磁波，当砼内部有钢筋存在时，钢筋产生二次感应磁场，并由信号接收钢筋感应的二次场，由于不同直径和不同保护层厚度的钢筋产生二次场强度不同，信号经处理单元分析、运算后，以数值和图形的方式显示出来，据此判定钢筋的平面位置，保护层的厚度以及钢筋的直径。

3.仪器主要技术指标

（1）钢筋直径适应范围 ：Ф6mm～Ф50mm

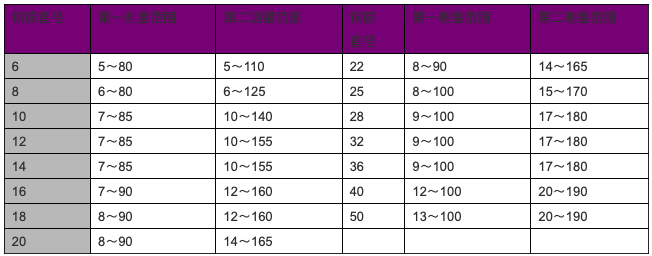

（2）保护层厚度测量范围如下表，单位：mm。

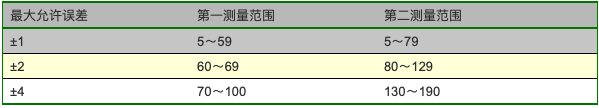

（3）保护层厚度最大允许误差见下表单位：mm

（4）直径测量范围：Ф6mm～Ф40mm

（5）钢筋直径示值最大允许误差见下表，单位：mm。

（6）数据存储容量：

(1)单点测量可存储300个构件，每个构件可存储99根钢筋；

(2)剖面测量可存储150个构件，每个构件可存储99根钢筋；

(3)网格测量可存储100个构件，每个构件可存储150根钢筋。

（7）工作环境要求

环境温度：-5℃～＋40℃；

相对湿度：<90%RH；

电磁干扰：无电磁场。

二、钢筋检测仪使用及隧道二衬钢筋检测

1.钢筋检查仪流程

（1）首先检测仪器是否可以安全使用。

（2）打开仪器，进行参数设置。

（3）隧道中二衬钢筋检查。

（4）记录数据，处理并分析。

2.厚度测试方法

黑色滚动条的长短表示探头接近或离开钢筋，在钢筋正上方时，滚动条最长；当前厚度值的大小同样表示探头接近或离开钢筋，在钢筋正上方时数值最小。

测试时移动探头黑色滚动条增长，当前厚度值减小，表示探头接近离钢筋正上方或在正上方。当探头扫描过钢筋正上方时，仪器报警提示，同时仪器记录下钢筋的保护层厚度值，显示在保护层厚度右侧的位置上，如需保存按确认键保存，存储根数自动加1，该次测试完成，可以继续下一根钢筋的测试。

3.位置测试方法

移动探头在听到报警声后表明探头已过钢筋，此时应将探头慢慢往回平移，使当前厚度值最小或黑色滚动条最长，表明探头位于钢筋的正上方，探头的中心线即为钢筋的位置。

4.直径测试

按上述位置测试方法找到钢筋的位置，保持探头不动，按选项键此时在直径测量的右侧显示两组数据，前一数值为测试的直径值，后一数值为测试的厚度值。

三、隧道二衬钢筋检测

本实训项目在隧道实训基地实施，检测步骤如下：

首先检测仪器是否可以安全使用，连接仪器并打开仪器，进行参数设置如图1所示；

设置好钢筋直径，保护层厚度等参数，如图2所示；

进行现场检测时，密贴结构表面，如图3所示，当碰到钢筋时，仪器会发出红色的警报，如图4所示，用水彩笔在结构上标记，就可以量出钢筋的位置和钢筋直径，反复测两次，取平均值后，仪器会自动显示与设计钢筋直径的误差，如图5所示

切换到保护层厚度检查，每组数据用水彩笔记录，测两组，取平均值，并填写相关数据记录表。

参数设置

检测操作：钢筋找中

钢筋保护层厚度二次检查

四、数据处理

1.数据处理方法

本实训采用DJGW-2A钢筋位置测定仪进行隧道二衬钢筋检查，数据记录如下：

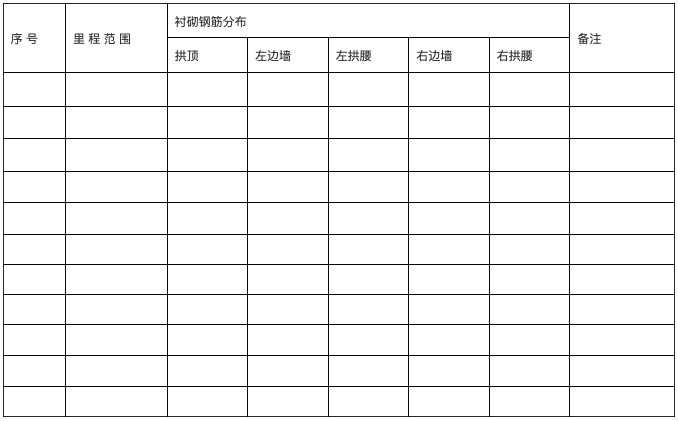

隧道衬砌钢筋分布检测记录表

五、注意事项

1.开机前，仪器和探头必须连接好。

2.测试前，必须清零。

3.启动仪器时，注意电池剩余使用寿命，如电量不足，及时更换电池。

4.检测保护层厚度不够的钢筋时，测试探头移动速度不能太快。
