首先我们应该了解一下导入的好处：第一、可以计算沉降差，与规范值比较看是否超限。第二、可以生成等变形曲线图，变形展开图等，更有利于我们对数据进行分析。
步骤如下

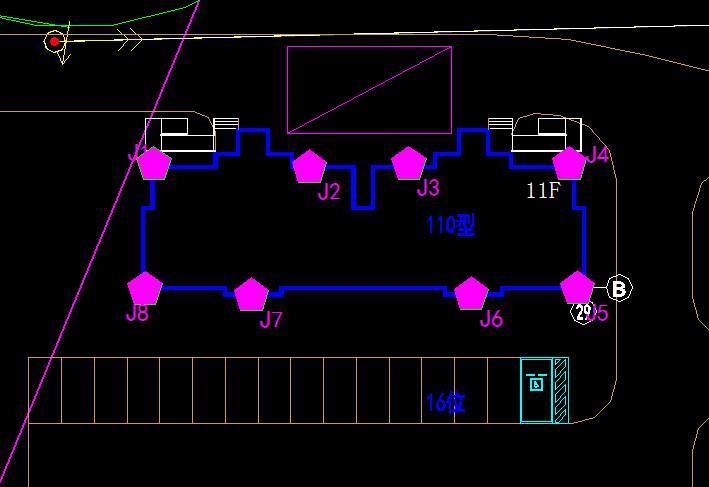

第一步，准备好沉降观测点布置完成的图，将外轮廓线进行闭合，可以使用pedit编辑命令进行闭合，然后在各点位置写好编号。
第二步，将需要的轮廓线和点号复制出来，保存为DXF格式的cad文件。
第三步，打开建筑变形分析系统，建好工程文件以后，右键建筑物轮廓图空白处，选择导入AUTOCAD DXF 建筑物轮廓图。
第四步，打开以后选择，自动导入监测点，更新已有的监测点坐标和自动规划监测点坐标至最近轮廓点都要打上√。
第五步，导入的图纸如下图所示，有些点不符合我们的要求，必须要调整一下。
第六步，选中不准确的点位点号位置，直至出现蓝色十字光标，右击鼠标，选择移动当前轮廓点。
第七步，选择要移动的位置，出现蓝色十字光标以后，双击左键，出现移动到当前轮廓点，点击确定按钮。
第八步，完成最终的轮廓图，如下图所示。
