RTK–测量-地方坐标转换参数计算

一、 准备工作

1、 安装Pinnacle(中文版);

2、 计算资料:地面控制点坐标、控制点的WGS84坐标(格式:纬度:度.分.秒;经度:度.分.秒;大地高:m)、投影带中央子午线、参考椭球参数。

大地坐标系参考椭球参数

参考椭球 长半轴(m) 短半轴(m) 扁率
WGS-84 6378137 6356752.3142 1/298.257223563
2000国家 6378137 6356752.3141 1/298.257222101
1980西安 6378140 6356755.2882 1/298.257
1954北京 6378245 6356863.0188 1/298.3

施工坐标:

GZG01,2926881.7030,528098.4590,1220.2825

GZG02,2926605.8250,527297.1190,1230.6305

GZG03,2928717.5390,524969.5320,1238.6473

GZG04,2929143.3280,524813.2080,1241.6120

GZG05,2932349.2330,524667.4370,1261.6240

GZG06,2932795.8280,524377.5080,1277.6013

GZG07,2936501.0700,523889.8860,1258.9860

GZG08,2937064.1040,523626.7760,1257.2130

GZG11,2940649.6750,515220.6250,1254.4847

GZG12,2940871.9810,514700.0510,1252.9020

GZG13,2945223.8260,512149.3270,1318.8310

GZG14,2945723.3570,511978.3605,1319.0530

GZG15-1,2955096.6570,503940.5160,1251.3180

GZG16-1,2954613.6390,503970.7910,1245.9370

GZG17,2957600.5530,512140.5740,0.0000

GZG18,2958093.3220,512145.9340,0.0000

GZG25,2955528.0940,497193.6950,1277.4270

WGS84坐标:

GZG01,26.26.47.5872612,106.31.54.0306588,1191.172

GZG02,26.26.38.6812572,106.31.25.0905828,1201.499

GZG03,26.27.47.4366312,106.30.01.2422124,1209.466

GZG04,26.28.01.2786996,106.29.55.6296648,1212.420

GZG05,26.29.45.4349076,106.29.50.5908960,1232.385

GZG06,26.29.59.9609868,106.29.40.1540928,1248.339

GZG07,26.32.00.3588468,106.29.22.7983704,1229.658

GZG08,26.32.18.6653328,106.29.13.3336068,1227.873

GZG11,26.34.15.5606520,106.24.09.8817516,1224.996

GZG12,26.34.22.8022716,106.23.51.0839988,1223.384

GZG13,26.36.44.2623240,106.22.19.0811892,1289.169

GZG14,26.37.00.4955880,106.22.12.9207216,1289.395

GZG15-1,26.42.05.1545844,106.17.22.5217104,1221.346

GZG16-1,26.41.49.4632968,106.17.23.6112432,1215.967

GZG17,26.43.26.3253432,106.22.19.1922636,1185.226

GZG18,26.43.42.3328224,106.22.19.4031804,1179.367

GZG25,26.42.19.1797488,106.13.18.4954800,1247.258

二、 计算步骤

打开Pinnacle(中文版),先建立项目施工椭球参数,具体步骤如下:

RTK–测量-地方坐标转换参数计算 - 第1张  | 测绘途夫

RTK–测量-地方坐标转换参数计算 - 第2张  | 测绘途夫

RTK–测量-地方坐标转换参数计算 - 第3张  | 测绘途夫

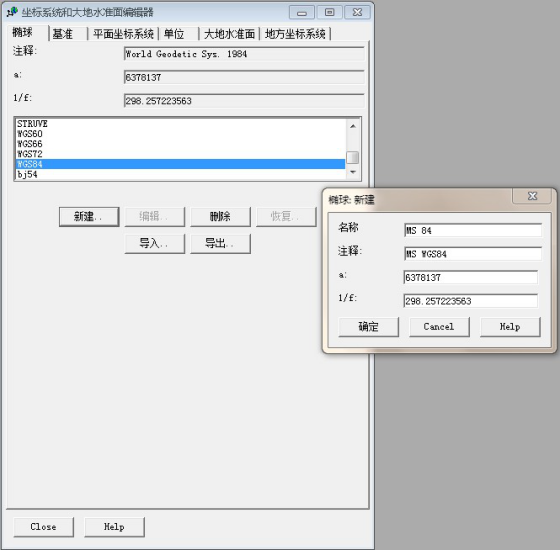

基于WGS84椭球输入:名称、注释(便于区分)、椭球长半轴a=6378137、扁率1/f=298.257223563。确定后,在列表中选择新建椭球(MS 84)。

2、新建基准:

RTK–测量-地方坐标转换参数计算 - 第4张  | 测绘途夫

RTK–测量-地方坐标转换参数计算 - 第5张  | 测绘途夫

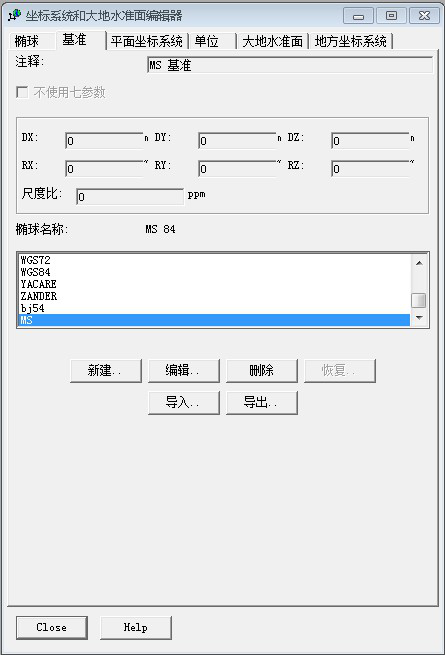

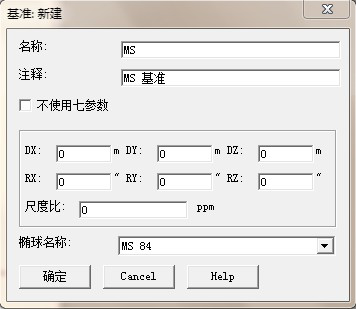

输入:名称、注释;不输入七参数;椭球名称:选择上面新建椭球(MS 84)。

确定,在列表中选择新建基准(MS)。

3、新建平面坐标系统:

RTK–测量-地方坐标转换参数计算 - 第6张  | 测绘途夫

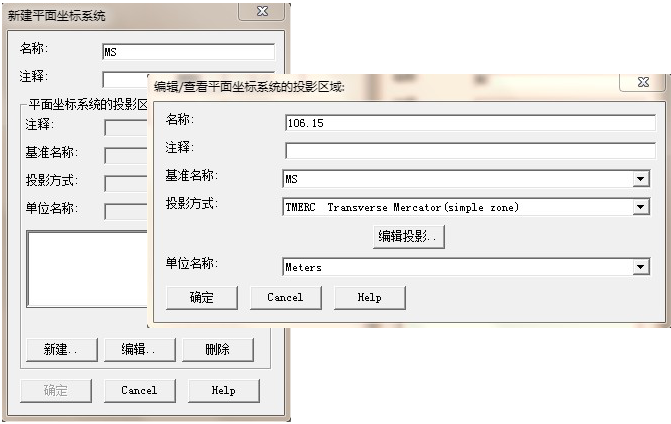

新建平面投影——名称(最好按投影带中央子午线命名)——选择基准名称——投影方式选择:TMERC Transverse Mercator(simple zone)——单位名称:Meters。

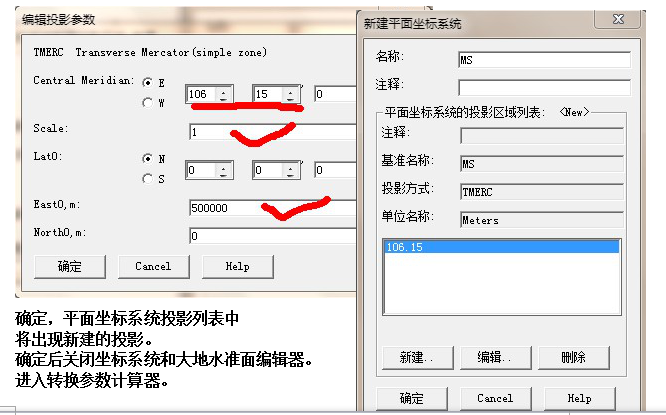

编辑投影参数:

RTK–测量-地方坐标转换参数计算 - 第7张  | 测绘途夫

RTK–测量-地方坐标转换参数计算 - 第8张  | 测绘途夫

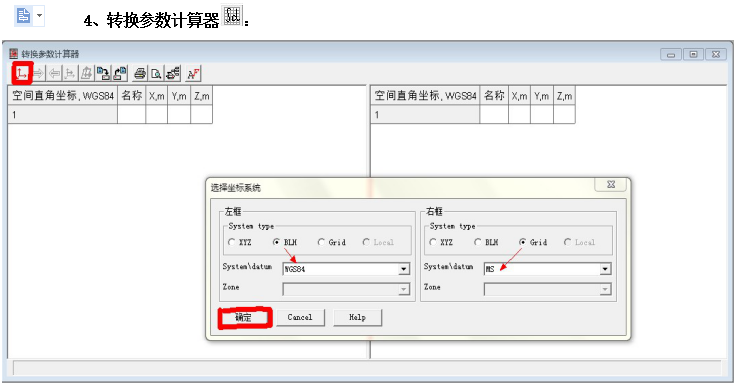

5、确定后按相应格式输入计算数据:

注意:要左右行号统一对应相应点位,不得错行。

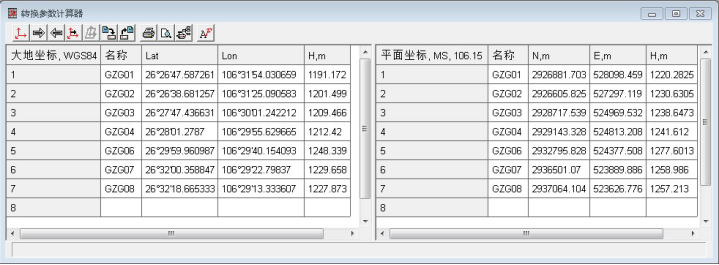

RTK–测量-地方坐标转换参数计算 - 第9张  | 测绘途夫

RTK–测量-地方坐标转换参数计算 - 第10张  | 测绘途夫

6、七参数优化

RTK–测量-地方坐标转换参数计算 - 第11张  | 测绘途夫

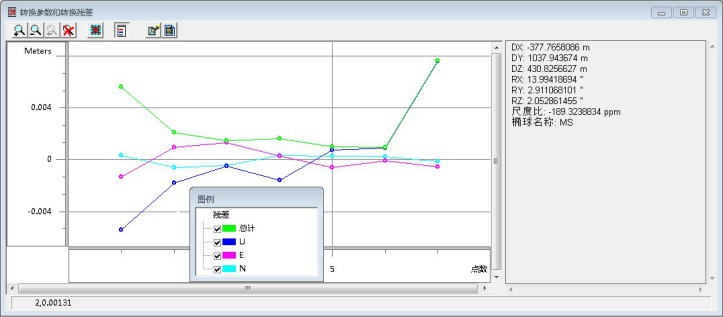

此图横坐标为点数(即输入点对应行数),纵坐标为残差大小(已米为单位);右边为七参数具体计算值。

根据规范,平面残差(N、E)≤0.015m,高程残差(U)≤0.020m,即可。

宜可根据实际需要,进行删选,计算出更可靠的七参数。

最后将优化的七参数复制拷贝,用于建立手簿坐标系统。

DX: -377.7658086 m

 DY: 1037.943674 m

 DZ: 430.8256627 m

 RX: 13.99418694 “

 RY: 2.911068101 “

 RZ: 2.052861455 “

 尺度比: -189.3238834 ppm

 椭球名称: MS

用TOPSURV PC计算转换参数

一、 准备工作

1、 计算资料:地面控制点坐标、控制点的WGS84坐标(格式:纬度:度.分秒;经度:度.分秒;大地高:m)。

施工坐标:

GZG01,2926881.7030,528098.4590,1220.2825

GZG02,2926605.8250,527297.1190,1230.6305

GZG03,2928717.5390,524969.5320,1238.6473

GZG04,2929143.3280,524813.2080,1241.6120

GZG05,2932349.2330,524667.4370,1261.6240

GZG06,2932795.8280,524377.5080,1277.6013

GZG07,2936501.0700,523889.8860,1258.9860

GZG08,2937064.1040,523626.7760,1257.2130

WGS84坐标:

GZG01,26.26.47.5872612,106.31.54.0306588,1191.172

GZG02,26.26.38.6812572,106.31.25.0905828,1201.499

GZG03,26.27.47.4366312,106.30.01.2422124,1209.466

GZG04,26.28.01.2786996,106.29.55.6296648,1212.420

GZG05,26.29.45.4349076,106.29.50.5908960,1232.385

GZG06,26.29.59.9609868,106.29.40.1540928,1248.339

GZG07,26.32.00.3588468,106.29.22.7983704,1229.658

GZG08,26.32.18.6653328,106.29.13.3336068,1227.873

2、将点以文本形式导入手簿。

二、 计算步骤

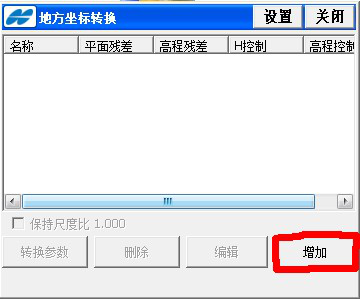

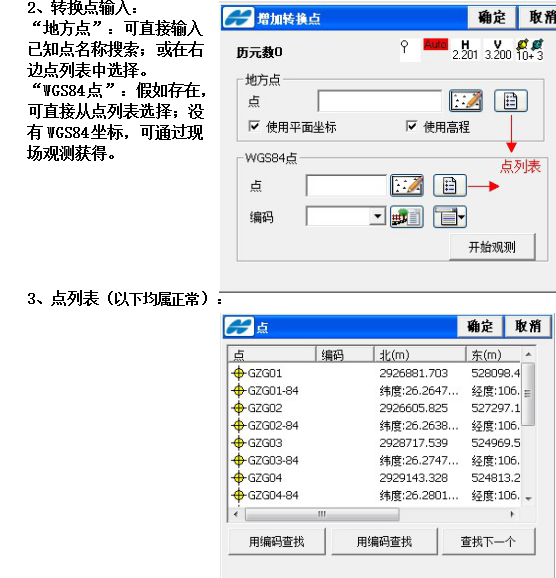

1、打开TOPSURV PC,进入新建作业(不选择投影),主界面选择“设置GPS——“地方坐标转换”——“增加”转换点:

RTK–测量-地方坐标转换参数计算 - 第12张  | 测绘途夫

RTK–测量-地方坐标转换参数计算 - 第13张  | 测绘途夫

RTK–测量-地方坐标转换参数计算 - 第14张  | 测绘途夫

4、参数转换过程

下面是有WGS84坐标的情况下计算转换参数:

只有一个转换点时:平面高程残差均为0。

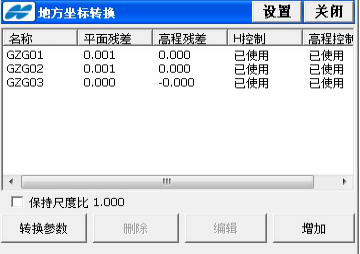

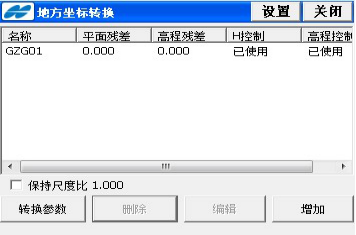

RTK–测量-地方坐标转换参数计算 - 第15张  | 测绘途夫

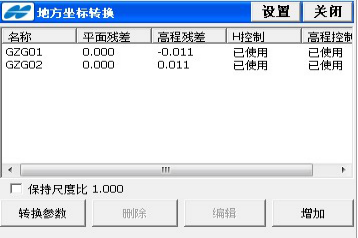

只有两个转换点时:

平面残差为0 ;高程残差不为0。

RTK–测量-地方坐标转换参数计算 - 第16张  | 测绘途夫

只有三个转换点时:

平面有残差了 ;高程残差则为0。

RTK–测量-地方坐标转换参数计算 - 第17张  | 测绘途夫

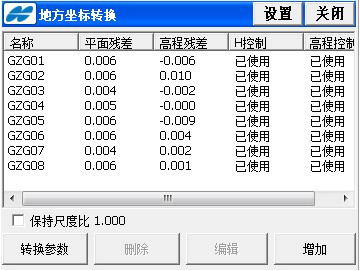

规范规定:至少要四个点参与参数转换。转换后效果图:

RTK–测量-地方坐标转换参数计算 - 第18张  | 测绘途夫

5、优化过程:

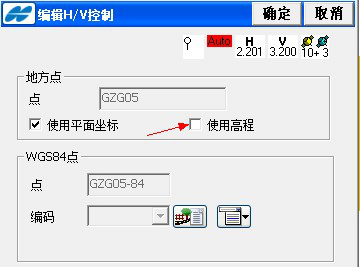

选择那些残差比较大的点位,进行编辑,去除对其平面过高程的使用:

RTK–测量-地方坐标转换参数计算 - 第19张  | 测绘途夫

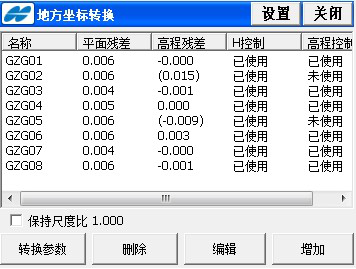

优化后效果:

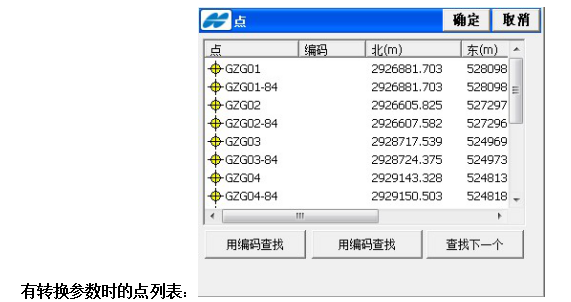

RTK–测量-地方坐标转换参数计算 - 第20张  | 测绘途夫

RTK–测量-地方坐标转换参数计算 - 第21张  | 测绘途夫

RTK–测量-地方坐标转换参数计算 - 第22张  | 测绘途夫

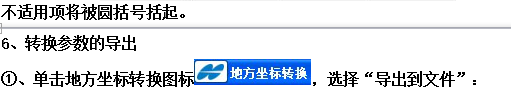

“格式”选择:Topcon 3D(*.gc3)//t;继续——保存即可。

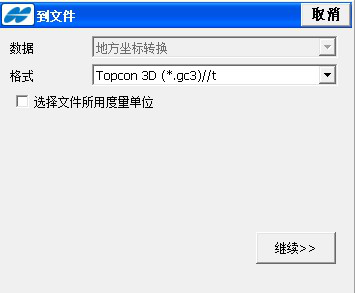

②、关闭地方坐标转换编辑器——主界面选择“导出”——“到文件”对话框——“数据”选择“地方坐标转换”,“格式”选择:Topcon 3D(*.gc3)//t;继续——保存即可。

7、每次新建作业时,必先导入对应测段的地方坐标转换参数。即***.gc3文件。
