一级闭合导线测量实训！

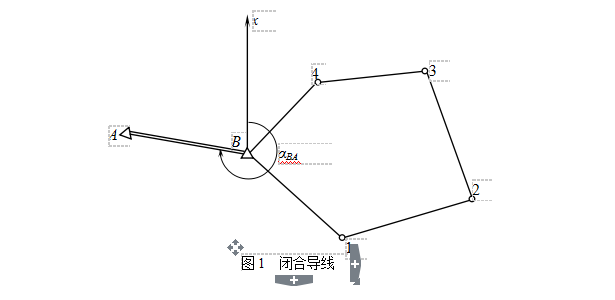

如图1所示，导线从已知控制点B和已知方向BA出发，经过1、2、3、4最后仍回到起点B，形成一个闭合多边形，这样的导线称为闭合导线。闭合导线本身存在着严密的几何条件，具有检核作用。

（二）、导线测量的外业工作

1．踏勘选点

在选点前，应先收集测区已有地形图和已有高级控制点的成果资料，将控制点展绘在原有地形图上，然后在地形图上拟定导线布设方案，最后到野外踏勘，核对、修改、落实导线点的位置，并建立标志。

选点时应注意下列事项：

（1）相邻点间应相互通视良好，地势平坦，便于测角和量距。

（2）点位应选在土质坚实，便于安置仪器和保存标志的地方。

（3）导线点应选在视野开阔的地方，便于碎部测量

（4）导线边长应大致相等，其平均边长应符合表2所示。

（5）导线点应有足够的密度，分布均匀，便于控制整个测区。

2．建立临时性标志

导线点位置选定后，要在每一点位上打一个木桩，在桩顶钉一小钉，作为点的标志。也可在水泥地面上用红漆划一圆，圆内点一小点，作为临时标志，并导线点统一编号。

3．导线边长测量

导线边长可用钢尺直接丈量，或用光电测距仪直接测定。

用钢尺丈量时，选用检定过的30m或50m的钢尺，导线边长应往返丈量各一次，往返丈量相对误差应满足表2的要求。

4．转折角测量

导线转折角的测量一般采用测回法观测。在附合导线中一般测左角；在闭合导线中，一般测内角；对于支导线，应分别观测左、右角。不同等级导线的测角技术要求详见表2。图根导线，一般用DJ6经纬仪测一测回，当盘左、盘右两半测回角值的较差不超过±35″时，取其平均值。

5．连接测量

导线与高级控制点进行连接，以取得坐标和坐标方位角的起算数据，称为连接测量。

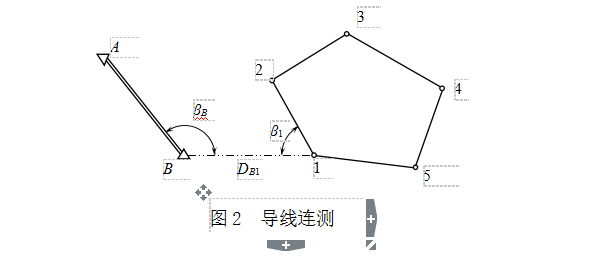

如图2所示，A、B为已知点，1～5为新布设的导线点，连接测量就是观测连接角βB、β1和连接边DB1。

如果附近无高级控制点，则应用罗盘仪测定导线起始边的磁方位角，并假定起始点的坐标作为起算数据。水平角测量和距离测量技术要求见表1。

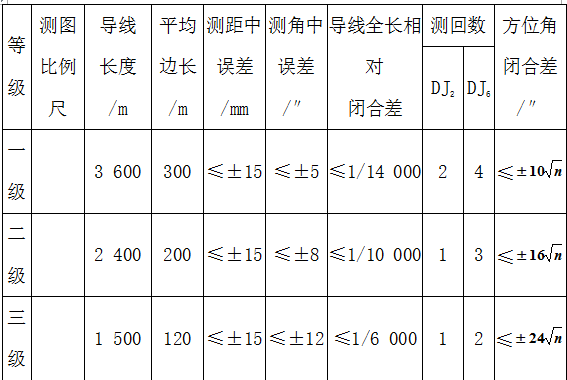

表1  一级导线测量基本技术要求

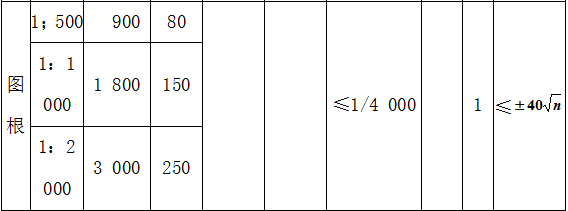

表2  光电测距导线的主要技术要求

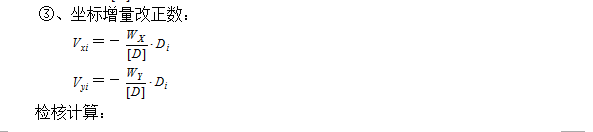

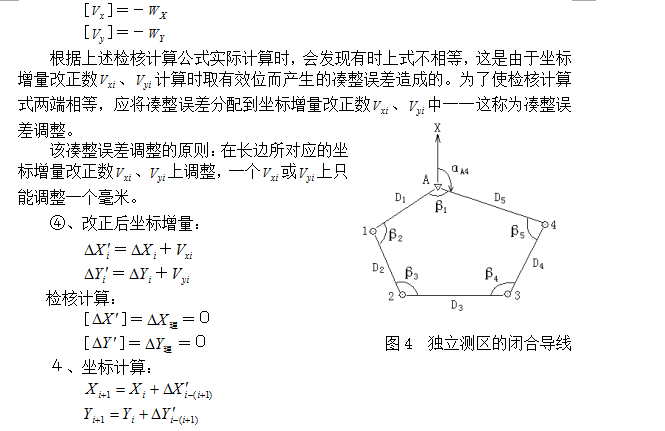

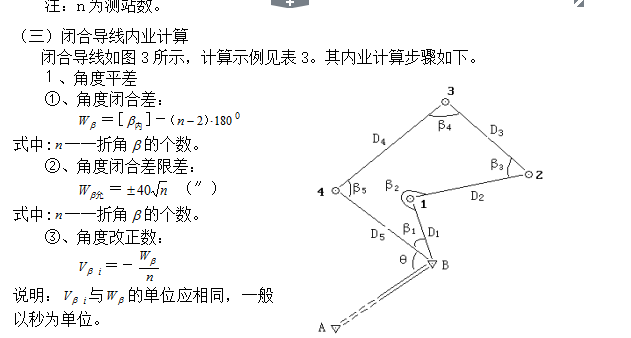

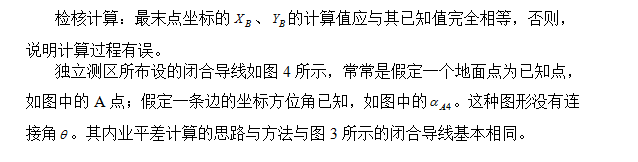

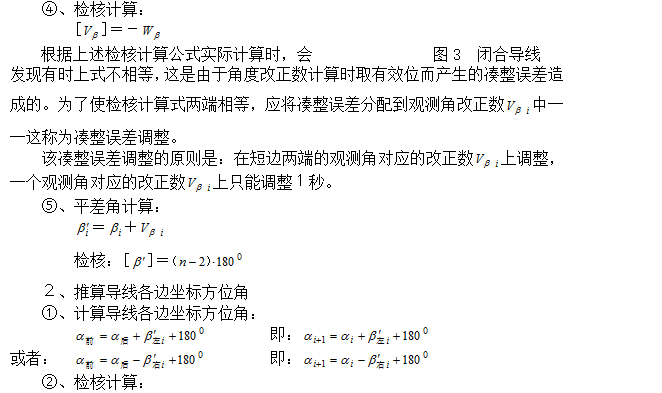

闭 合 导 线 近 似 平 差 计 算            表3

计算者：孙海斌                                                   检查者：刘刚

五、实习记录表

    见下表

导线测量外业记录表

日期：_____年___月___日     天气：_____    仪器型号：____________组号：________

观测者：_______________记录者：_______________   参加者：_____________________
